玩转小智AI智能语音助手-ESP32-S3 WiFi+LCD

ESP32-S3 WiFi+LCD

玩小智AI智能语音助手

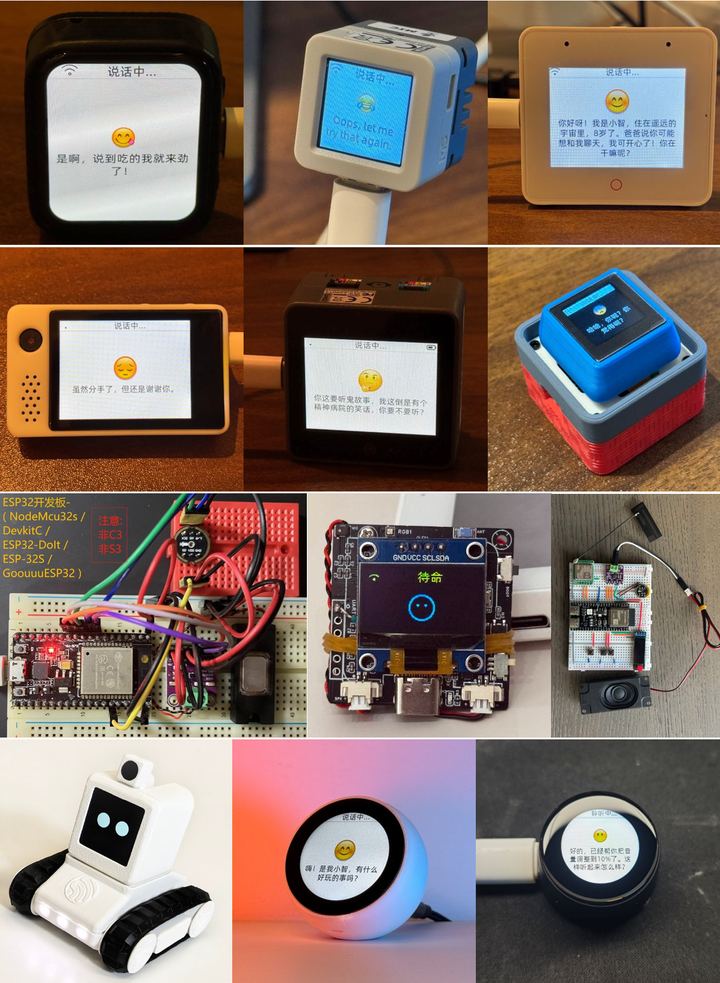

关于ESP32-S3开发板

ESP32-S3主要有2种版本：乐鑫标准版 44 IO引脚和GOOUUU 果云版 42 IO引脚

，区别不大，但要选择N16R8 模组的。

必需的模块和准备

  • 开发板：ESP32-S3-DevKitC-1（选择 WROOM N16R8 模组），主要有2种，蓝牙和WiFi天线都集成到开发板一起，一种可以外接天线，一种不可以。建议可以外接天线的，WiFi信号不好时可以通过WiFi天线来增益。
  • 必须模块：
    • MAX98357A I2S功放模块
    • INMP441麦克风
    • 3020喇叭：4欧~8欧，1W~3W喇叭都可以，根据自己需要选择。
  • LCD屏幕，以下五种驱动芯片的都可以,本文是ST7789，注意要买8脚的，7脚的有点麻烦。
    • ST7789：
    • ST7735
    • ST7796
    • ILI9341
    • GC9A01 240×240圆屏
  • 面包板、杜邦线或跳线，建议准备跳线更好。

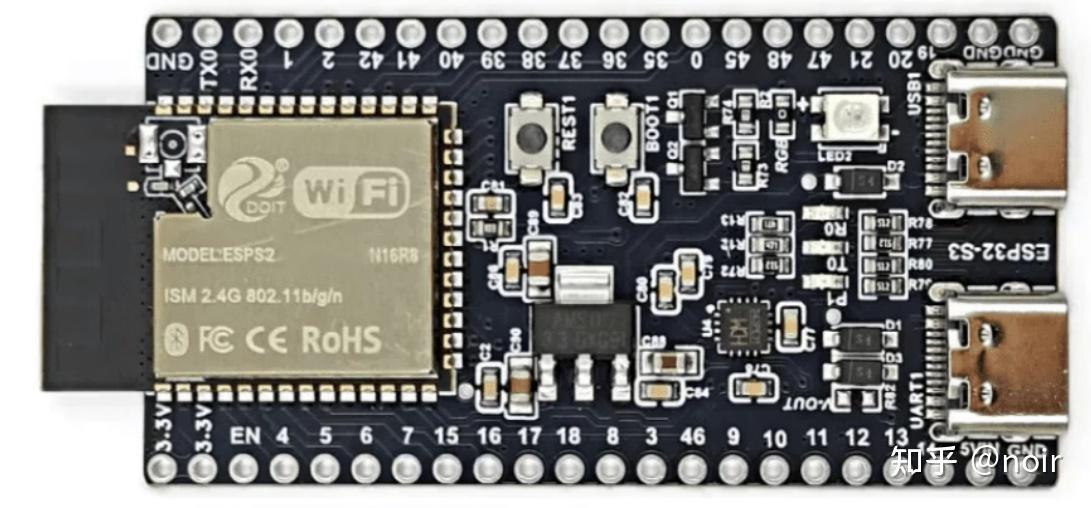

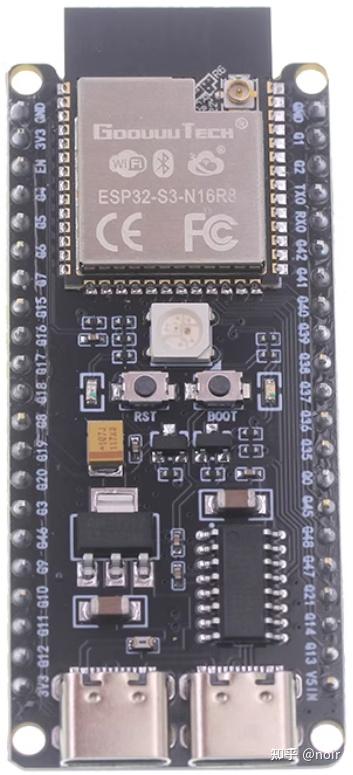

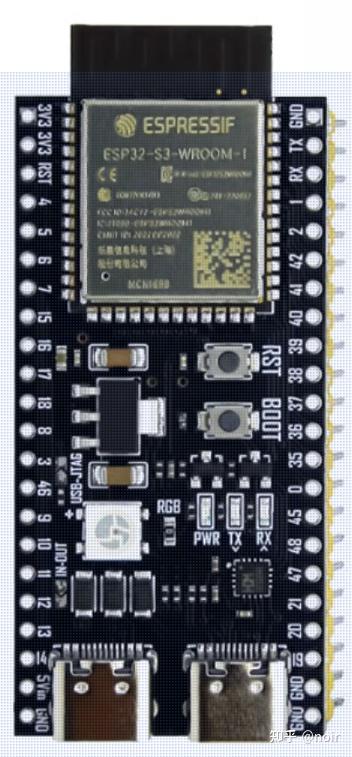

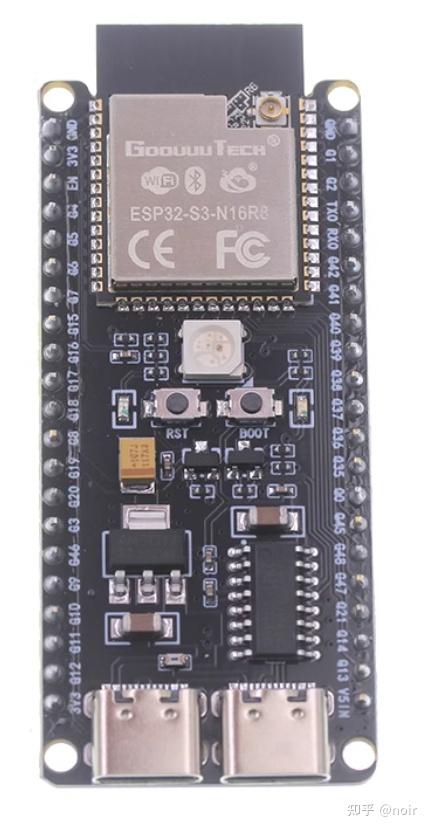

下图是本文中用到的果云模组ESP32-S3核心板（兼容DevKitC-N16R8） GoouuuESP32开发板，之前买的标准版WiFi连接很慢，连接不上，换了这个稳定。

接线说明：

左边是当前模块 接 开发板引脚 G 就是开发板引脚数字，后面会附上接线图。

麦克风INM441：

  • WS 接 G4
  • SCK 接 G5
  • SD(DIN-代码里) 接 G6
  • L/R 接 GND
  • VDD 接 电源 VCC 3.3V
  • GND 接 GND

MAX98357A和喇 叭：

  • DIN (DOUT-代码里) 接 G7
  • BCLK 接 G15
  • LRCK 接 G16
  • GAIN 不用接
  • SD 不用接
  • GND 接 GND
  • VIN 接 电源 VCC 3.3V

喇叭接MAX98357A模块的喇叭接口即可。

ST7789 240×320-LCD屏幕：

  • GND 接 GND
  • VCC 接 电源 VCC 3.3V
  • SCL/CLK/SCK 接 G21
  • SDA/MOSI 接 G47
  • RST/RES：G45
  • DC：G40
  • CS : G41
  • BLK/B：G42

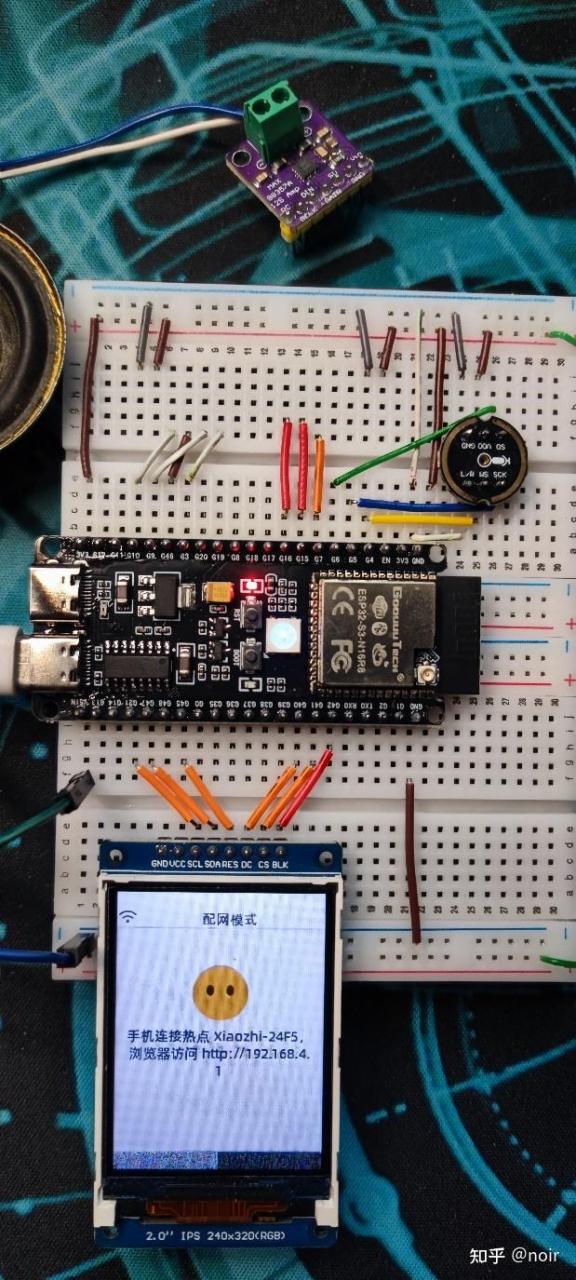

下面是接线图：

有点凌乱，开发板是反着焊接的，用了一块中型和微型面包板，使用了跳线和杜邦线。只要按照上面管脚接线就行。

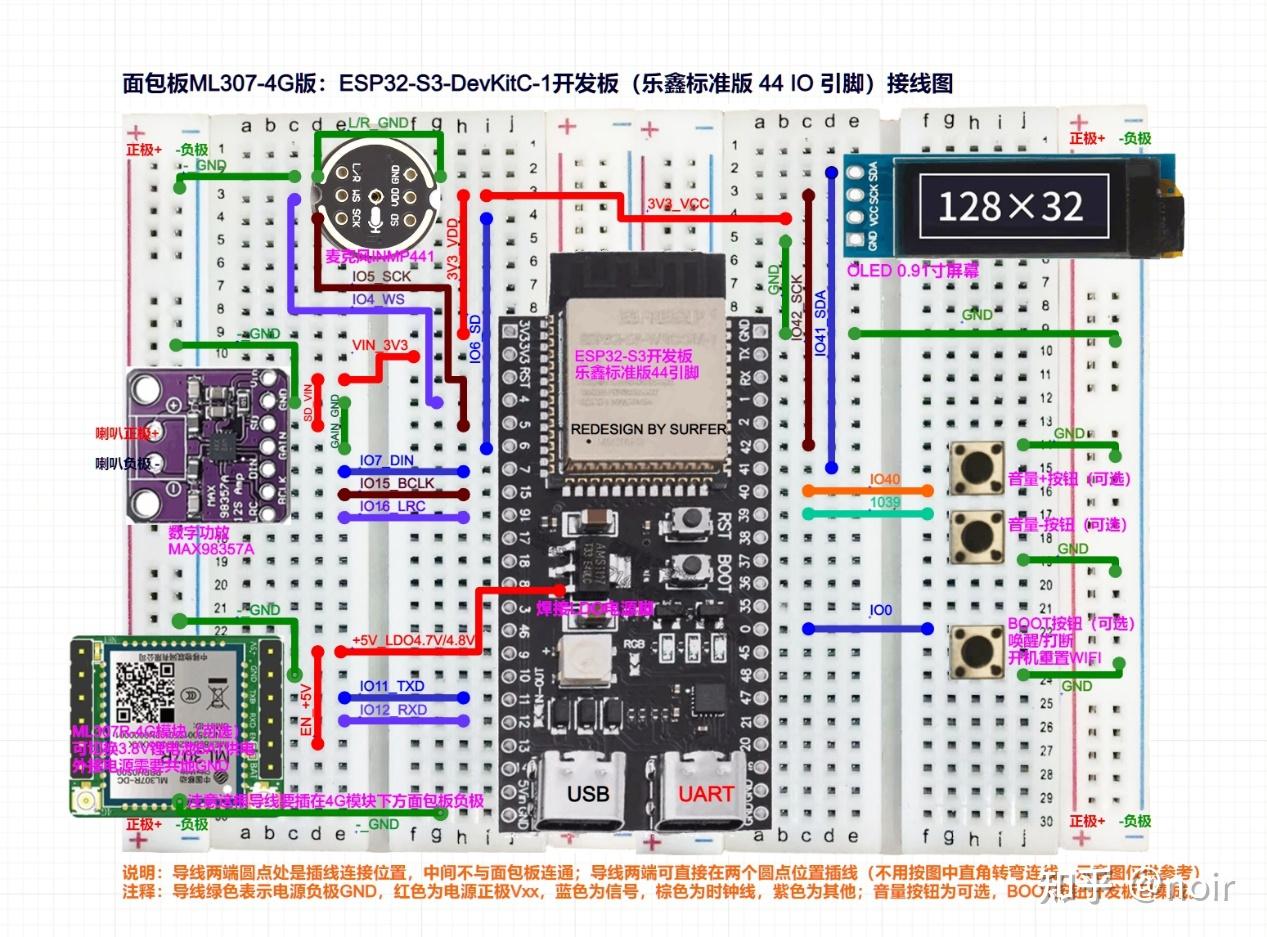

下图是小智官方标准版本的接线示意图：

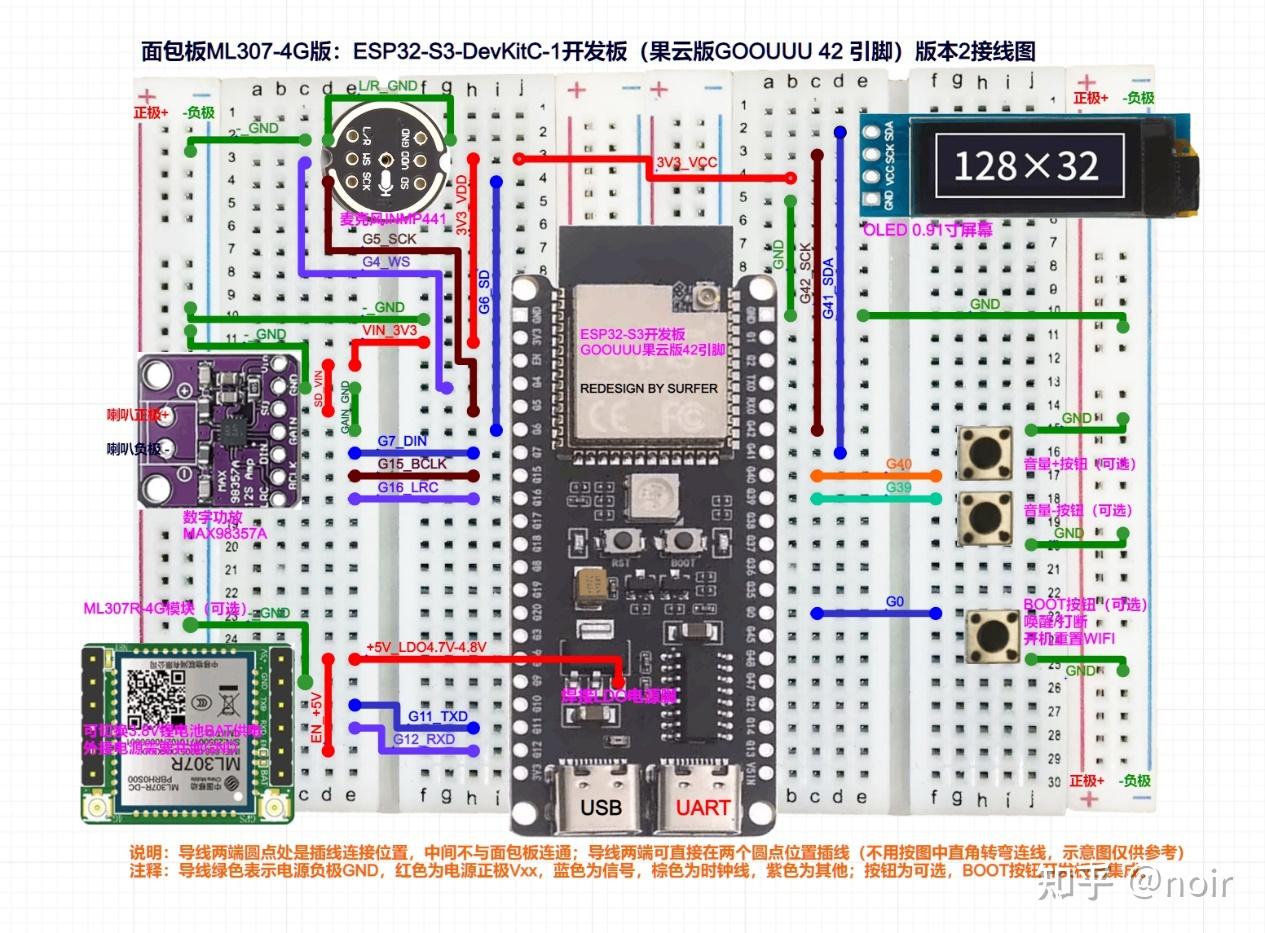

果云版接线图：

编译代码

下载代码

使用git 下载：

git clone github.com/78/xiaozhi-e

也可以直接下载zip文件：

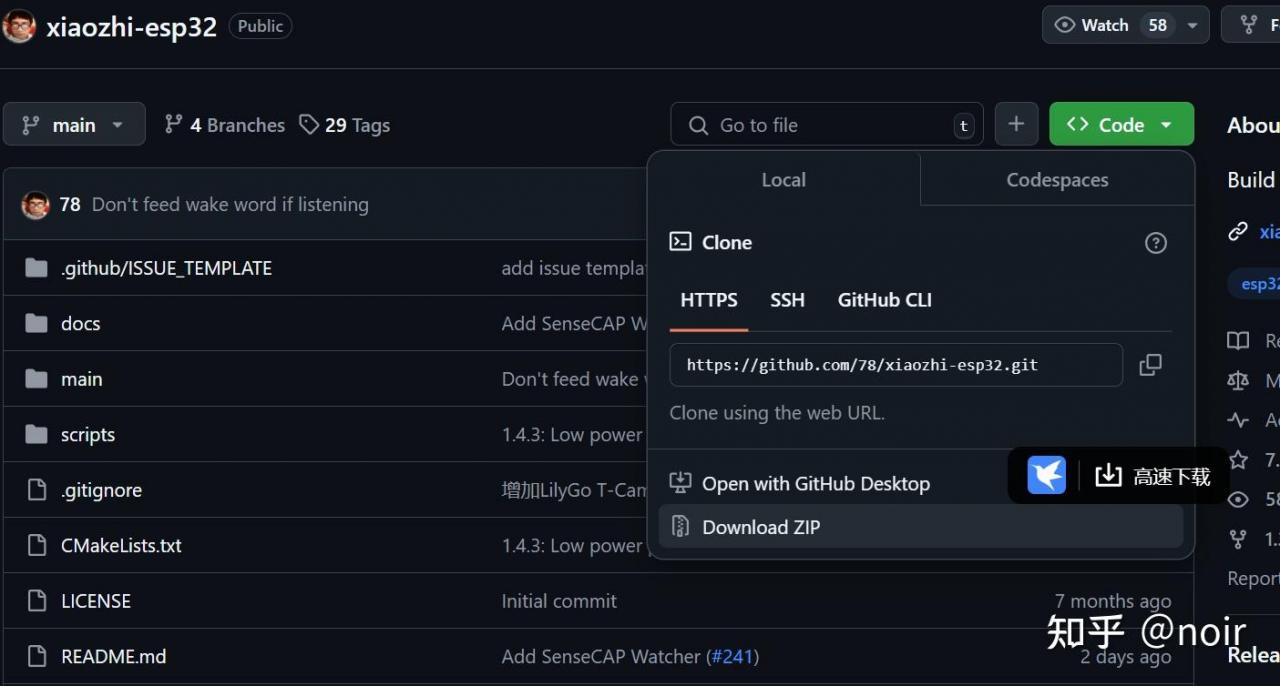

打开 github.com/78/xiaozhi-e，点击Code按钮，选择下载zip:

可以使用迅雷下载更快。

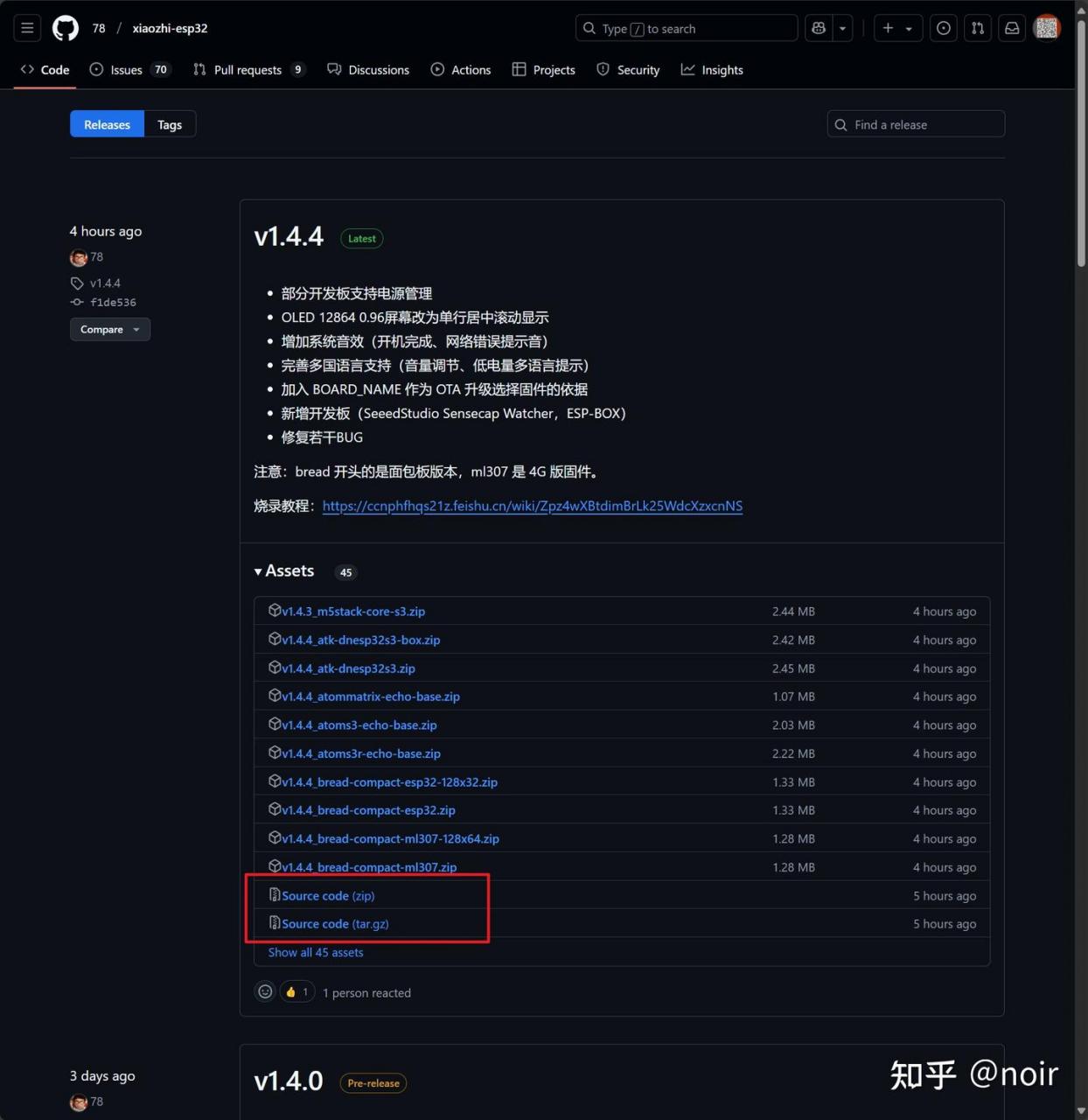

或者打开release界面：github.com/78/xiaozhi-e 下载release源代码，点击直接下载或者用迅雷下载：

下载后解压，待编译。

编译环境安装：

Xiaozhi-esp32是基于esp-idf编写的，因此编译也就需要esp-idf SDK工具包。ESP-IDF 是乐鑫官方的物联网开发框架，适用于 ESP32、ESP32-S、ESP32-C 和 ESP32-H 系列 SoC。它基于 C/C++ 语言提供了一个自给自足的 SDK，方便用户在这些平台上开发通用应用程序。ESP-IDF 目前已服务支持数以亿计的物联网设备，并已开发构建了多种物联网产品，例如照明、消费电子大小家电、支付终端、工控等各类物联网设备。

下载ESP-IDF工具

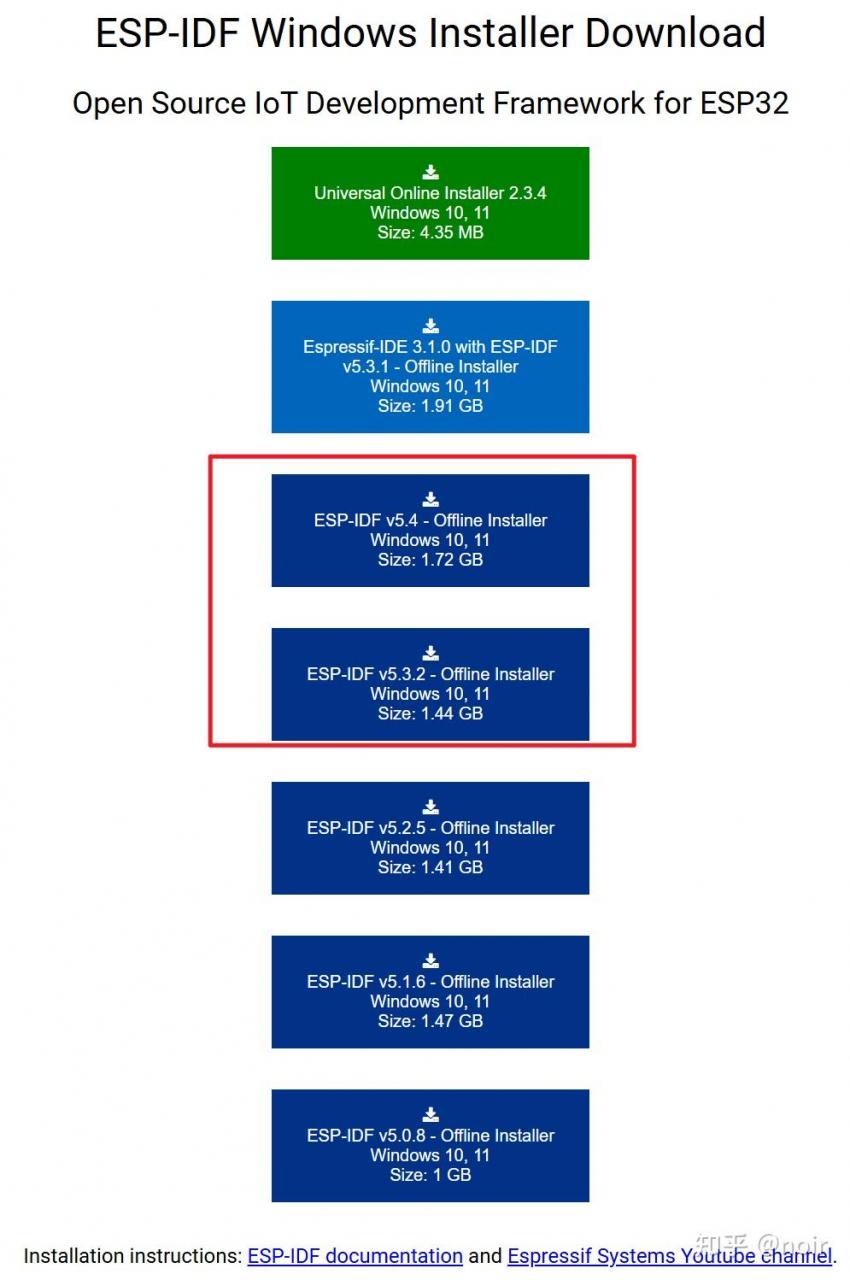

打开ESP官网下载地址：dl.espressif.com.cn/dl/，选择合适的安装包点击下载即可。本文中下载的是5.4最新版本。

下载完成后的安装文件：

双击运行安装，按照提示和建议下一步下一步安装即可。

编译代码

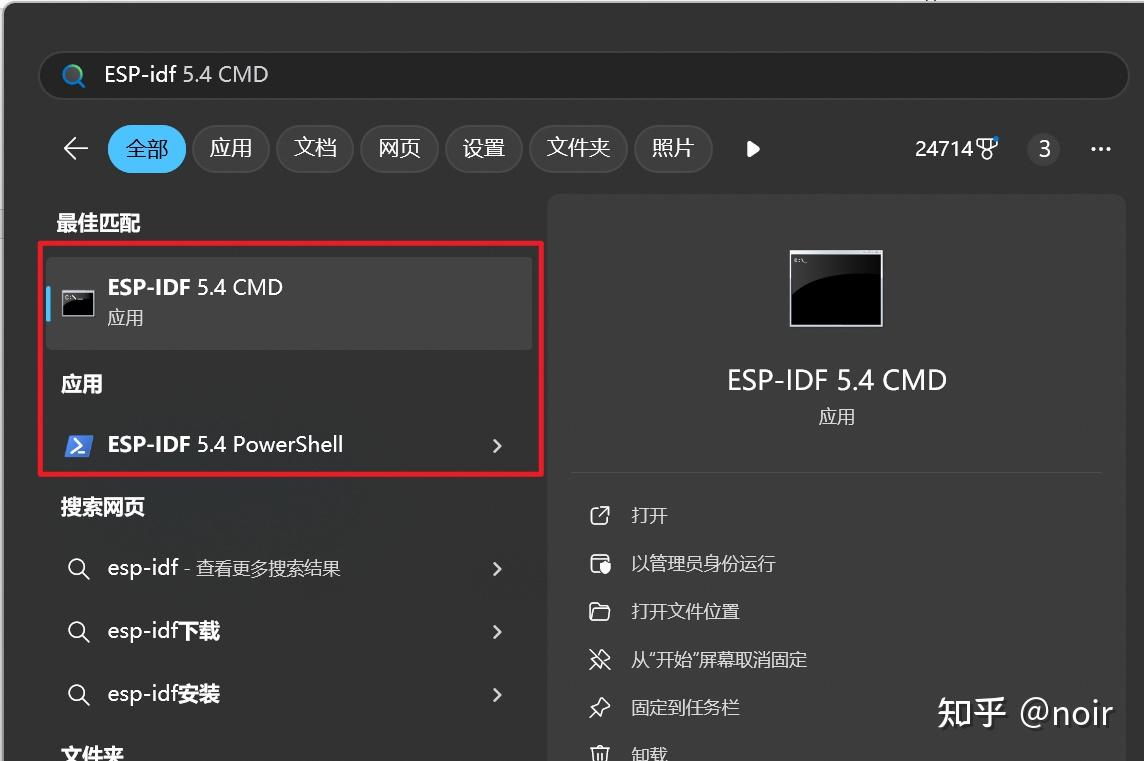

打开ESP-IDF 命令窗口，注意必须是ESP-IDF 命令窗口不是普通的命令窗口，可以在开始中搜索“esp-idf”：

选择2个中的其中一个即可，这里选择：

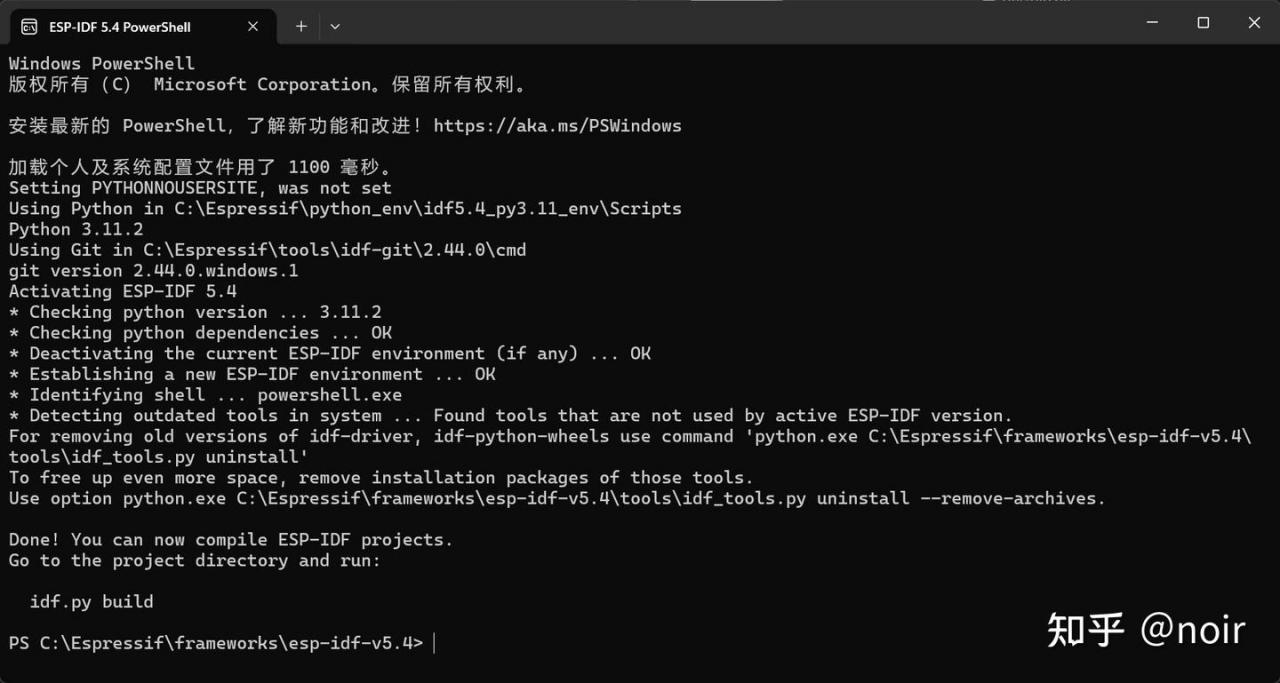

。启动后：

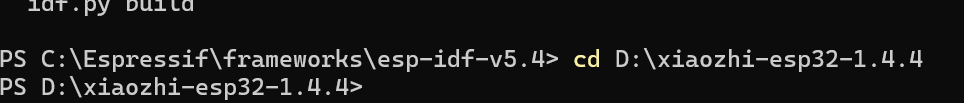

然后使用命令将目录切换到xiaozhi-esp32代码文件夹，我这里下载的是xiaozhi-esp32-1.4.4源码，解压后的文件夹是D:\xiaozhi-esp32-1.4.4:

cd D:\xiaozhi-esp32-1.4.4

编译配置

编译配置主要修改的内容：

  • 开发板
  • 显示屏
  • Flash 频率和大小
  • 分区表

先清除所有编译和设置

为了方便和设置，也许你之前执行过idf.py命令，那么先清除再开始编译。

清除构建输出：clean

idf.py clean

此命令可清除构建目录中的构建输出文件，下次构建时，工程将完全重新构建。注意，使用此选项不会删除构建文件夹内的 CMake 配置输出。

删除所有构建内容：fullclean

idf.py fullclean

此命令将删除所有 “build” 子目录内容，包括 CMake 配置输出。下次构建时，CMake 将重新配置其输出。注意，此命令将递归删除构建目录下的 所有 文件（工程配置将保留），请谨慎使用。

设置芯片类型

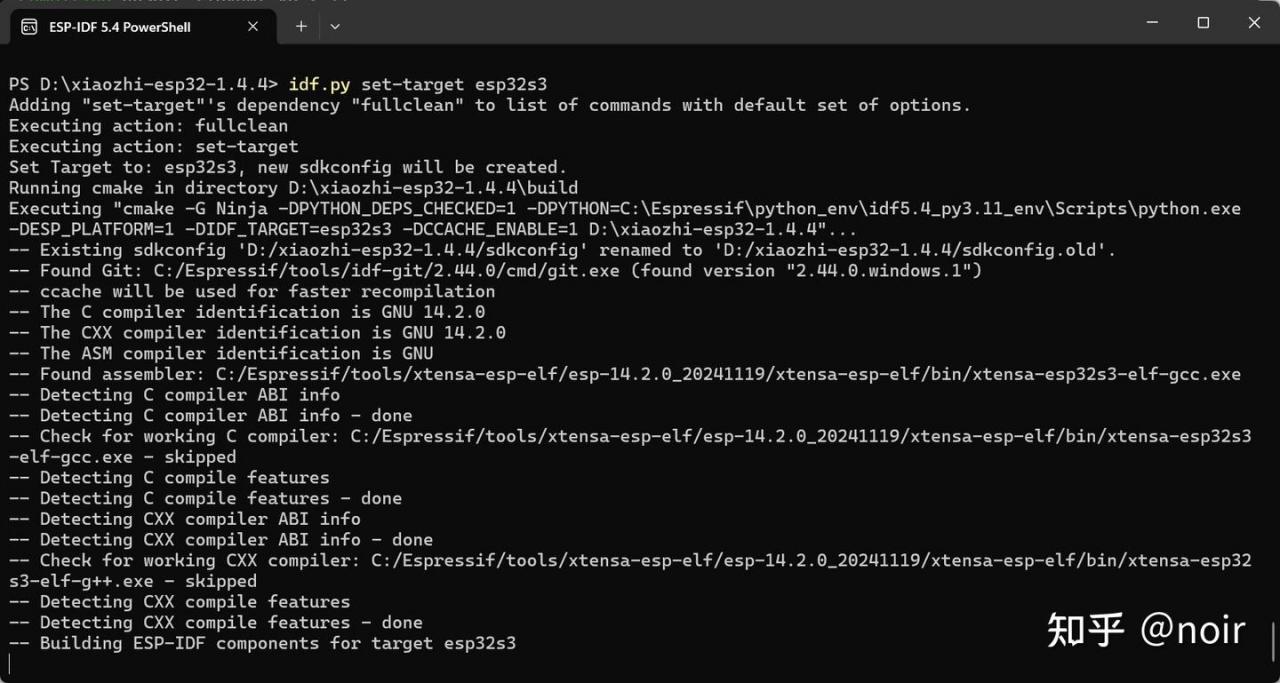

使用 idf.py set-target esp32s3 设置“目标”芯片，虽然默认是ESP32，需要设置ESP32-S3，否者编译时可能找不到管脚设置等编译错误。

直到提示设置成功。如果提示需要clean it ，请根据提示操作 idf.py clean。

这个很重要，一定要在开始配置前执行，之后不要执行，否则配置会被覆盖。

开始开发板配置

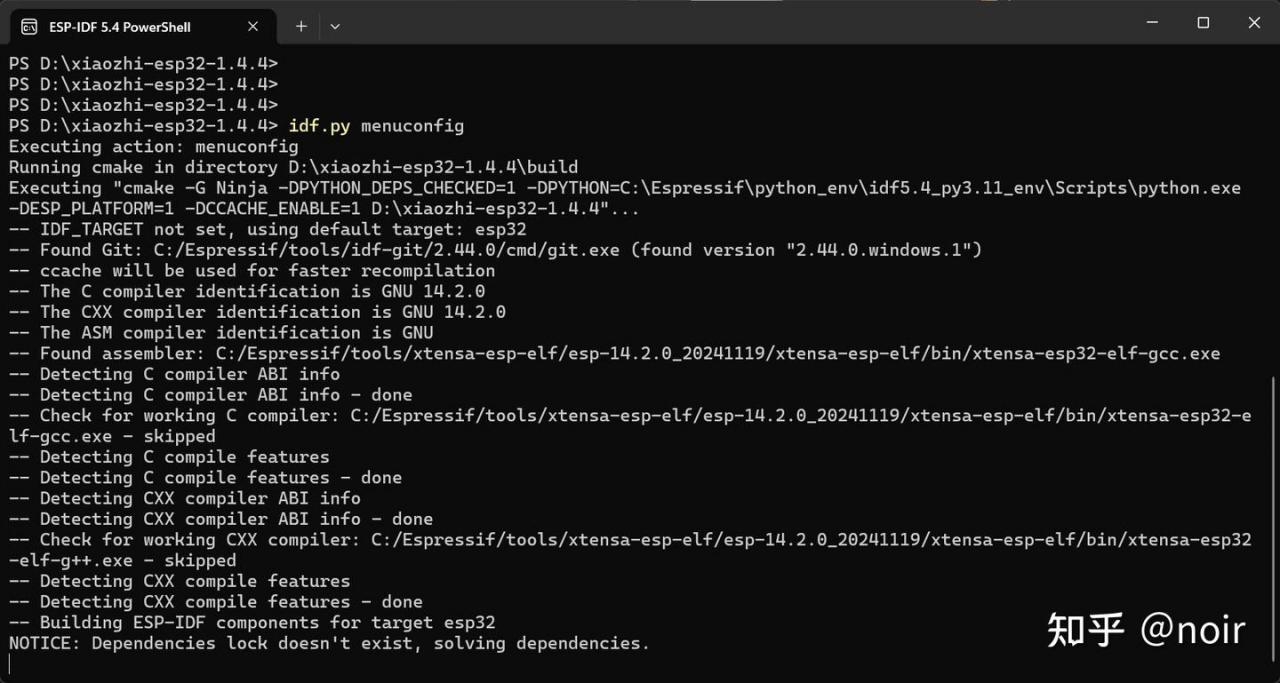

执行命令idf.py menuconfig来进行编译配置:

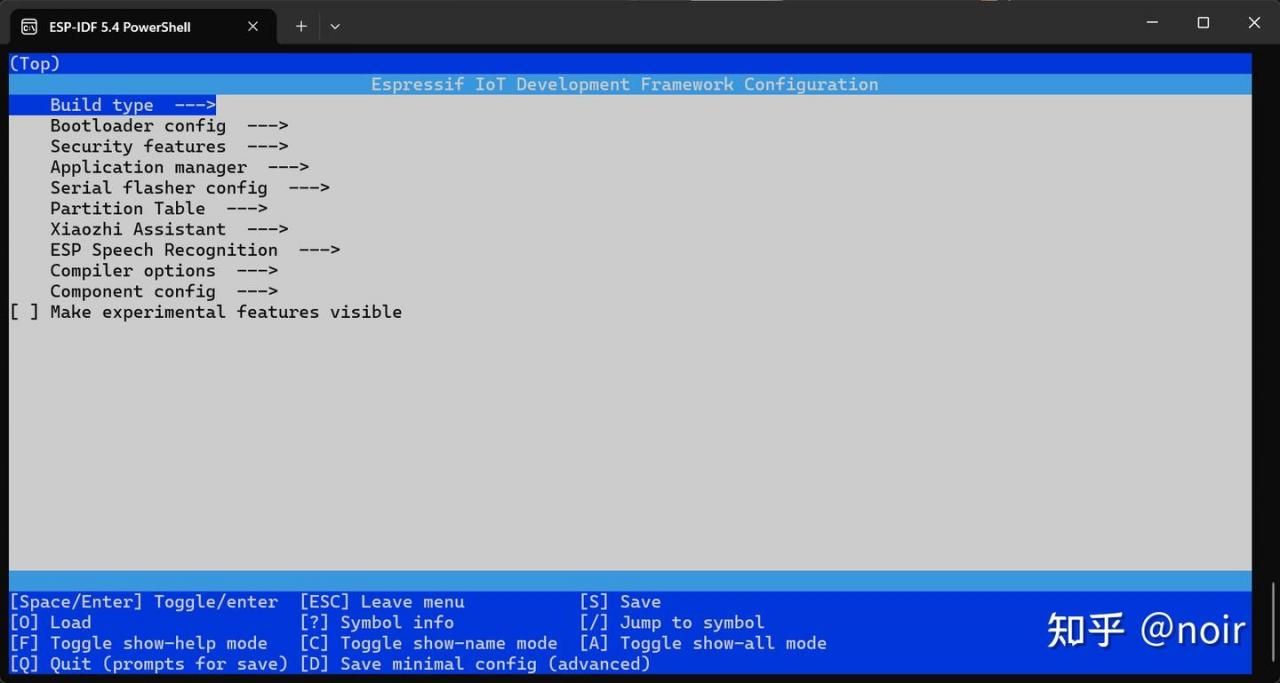

完成后会显示命令行配置界面：

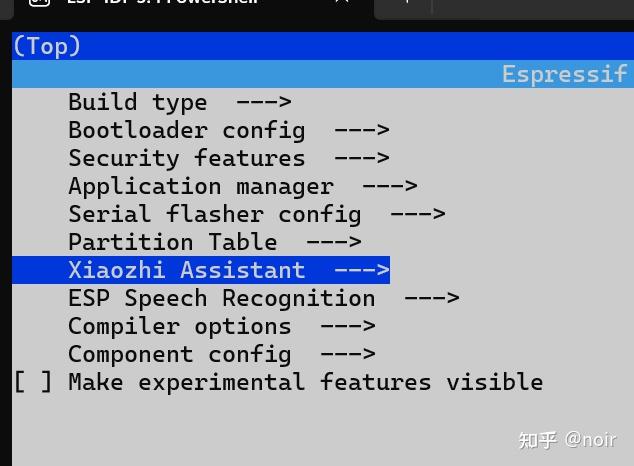

设置开发板和硬件，用上下键选中xiaozhi assistant选项：

然后回车进入：

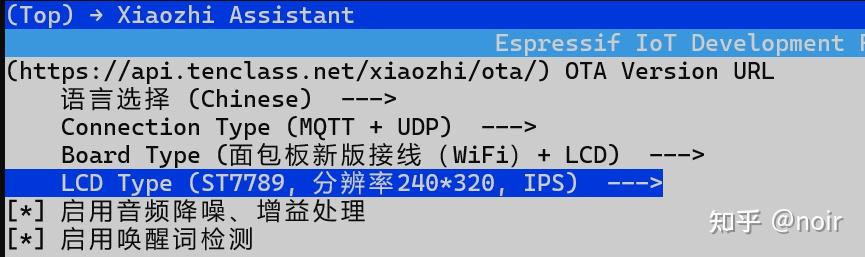

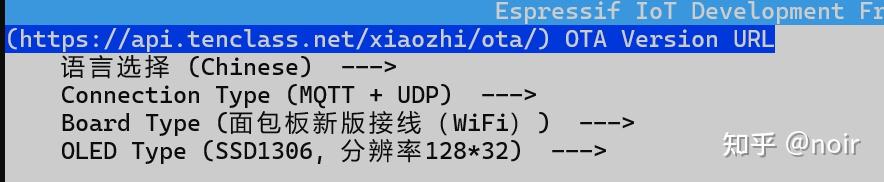

有4个可变更项，需要修改后面2个：

修改开发板：

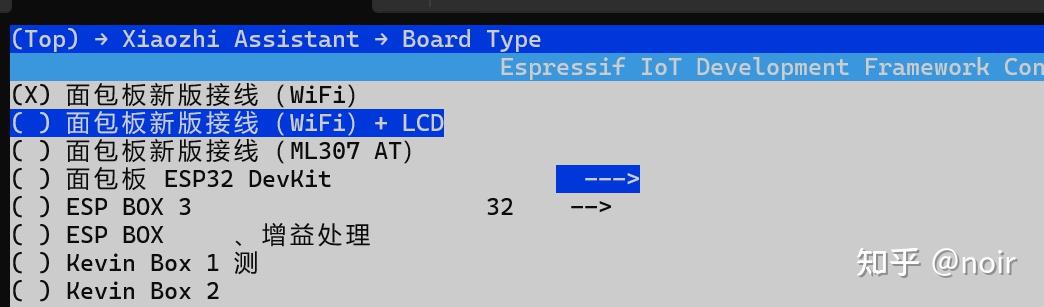

选择Board Type变更开发板，回车进入后，向下移动，选择第二个“面包板新版接线（WiFi）+LCD”：

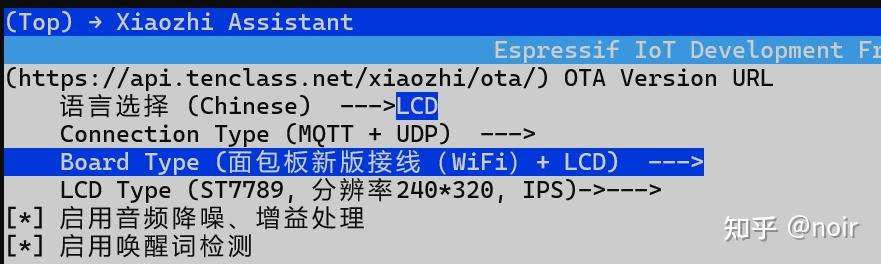

回车会后变更：

修改LCD显示屏：

选择

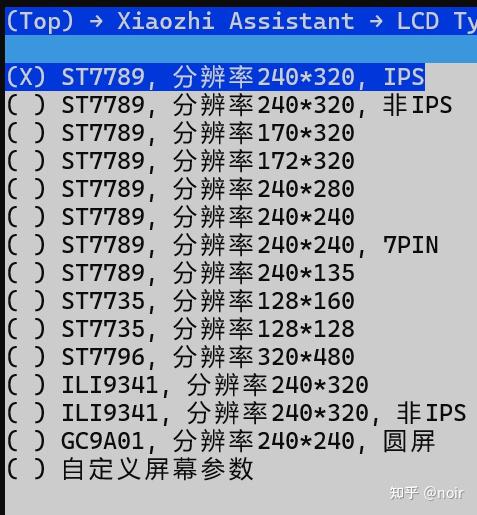

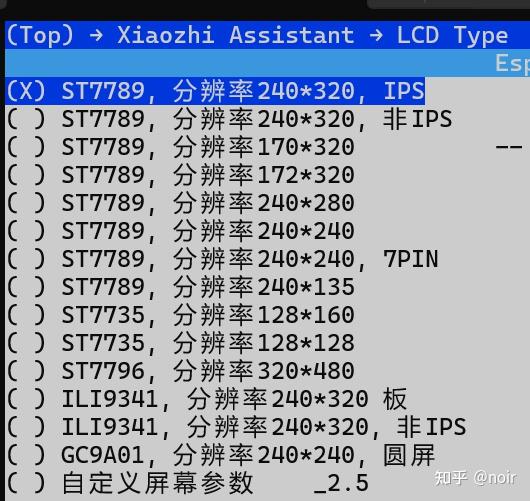

进入后，有多个可选，根据自己的LCD显示屏选择：

我使用的是2.0英寸240×320 IPS ST7789的LCD,因此选择第一个：

选择后：

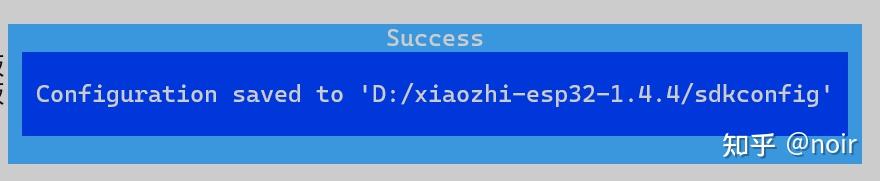

按S键先保存一下：

唤醒词设置：

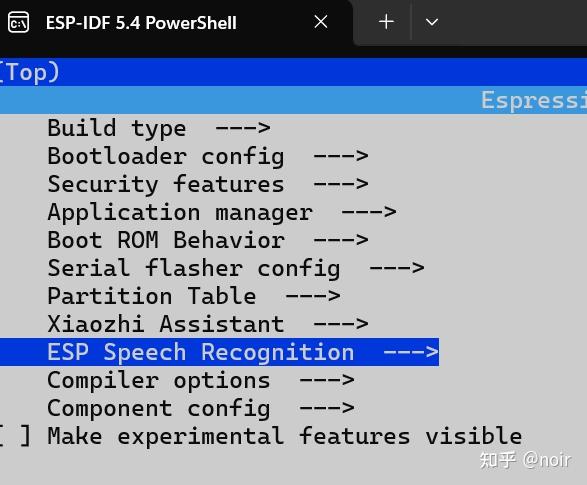

返回到配置主界面，选择ESP Speech Recognition选项：

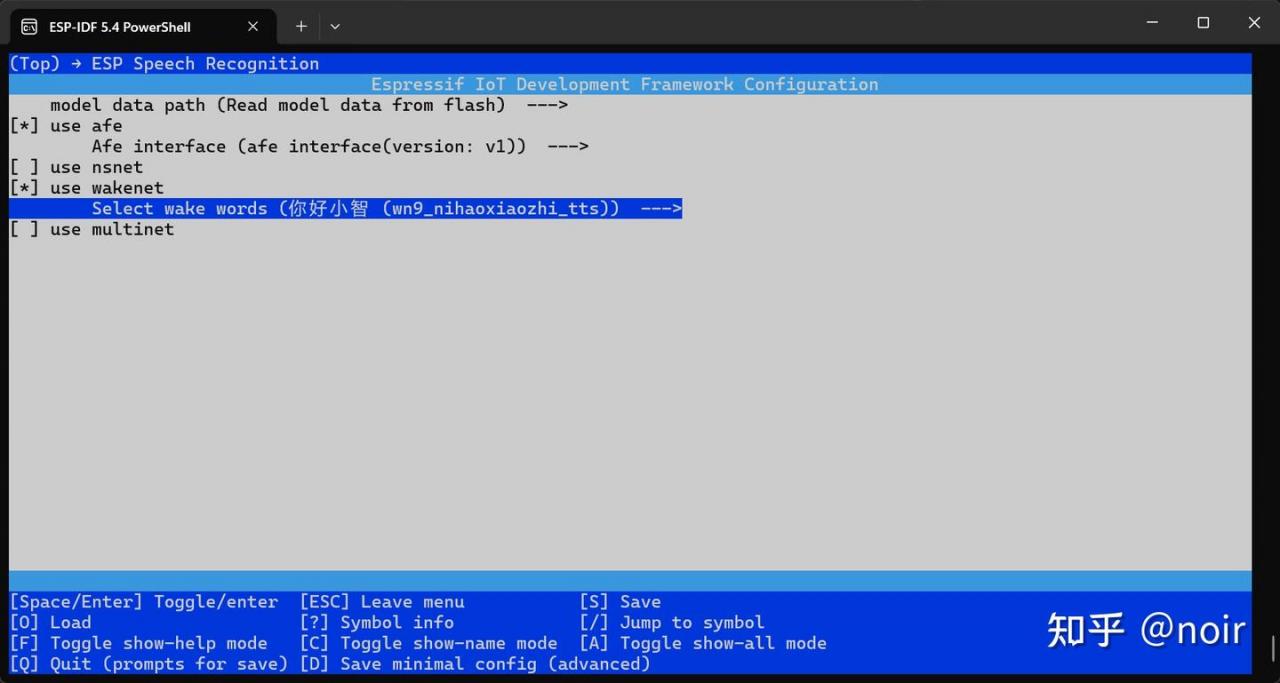

进入后，再选择Select wake words来设置唤醒词：

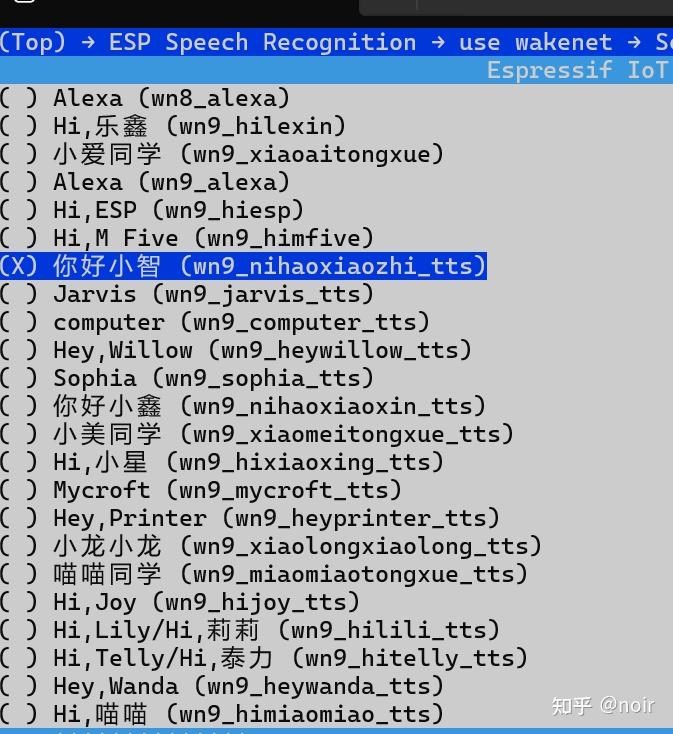

进入后，有很多提示词可选项，选择自己喜欢的一个即可，默认是“你好，小智！”：

按S保存后，ESC一路退出配置界面。

确保开发板芯片的准确性。

开始编译

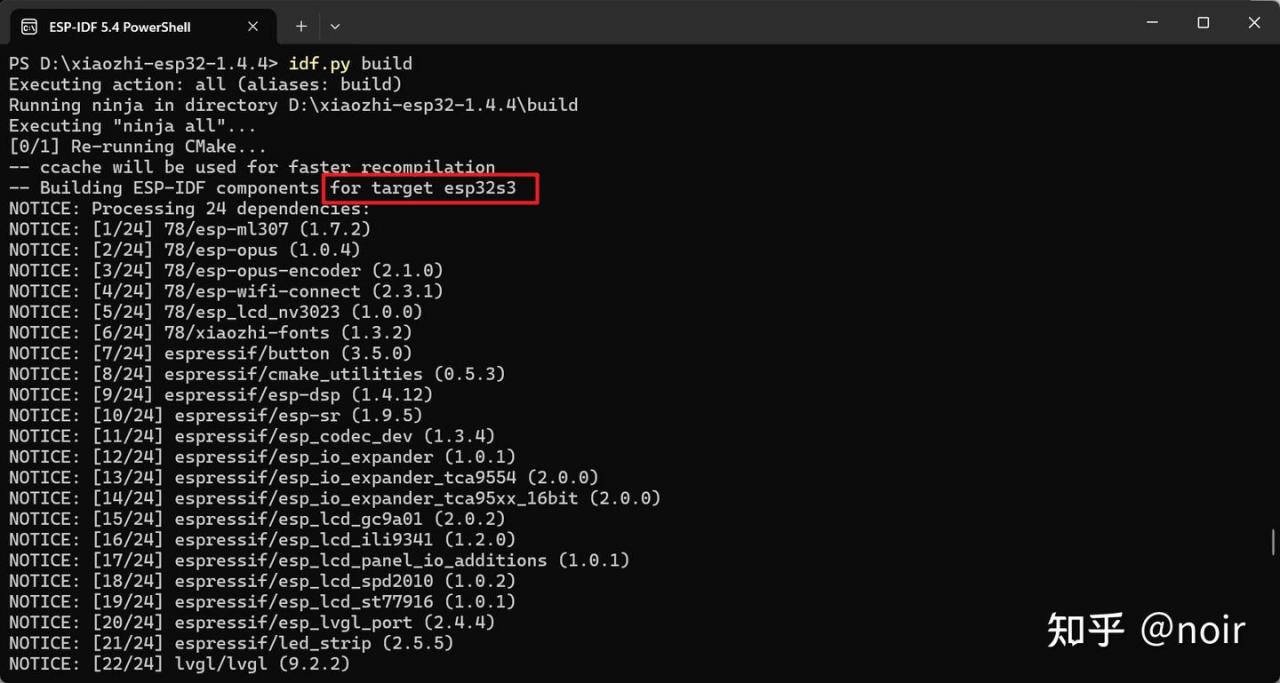

使用命令“idf.py build”开始编译代码，编译开始时要看编译目标类型是esp32s3：

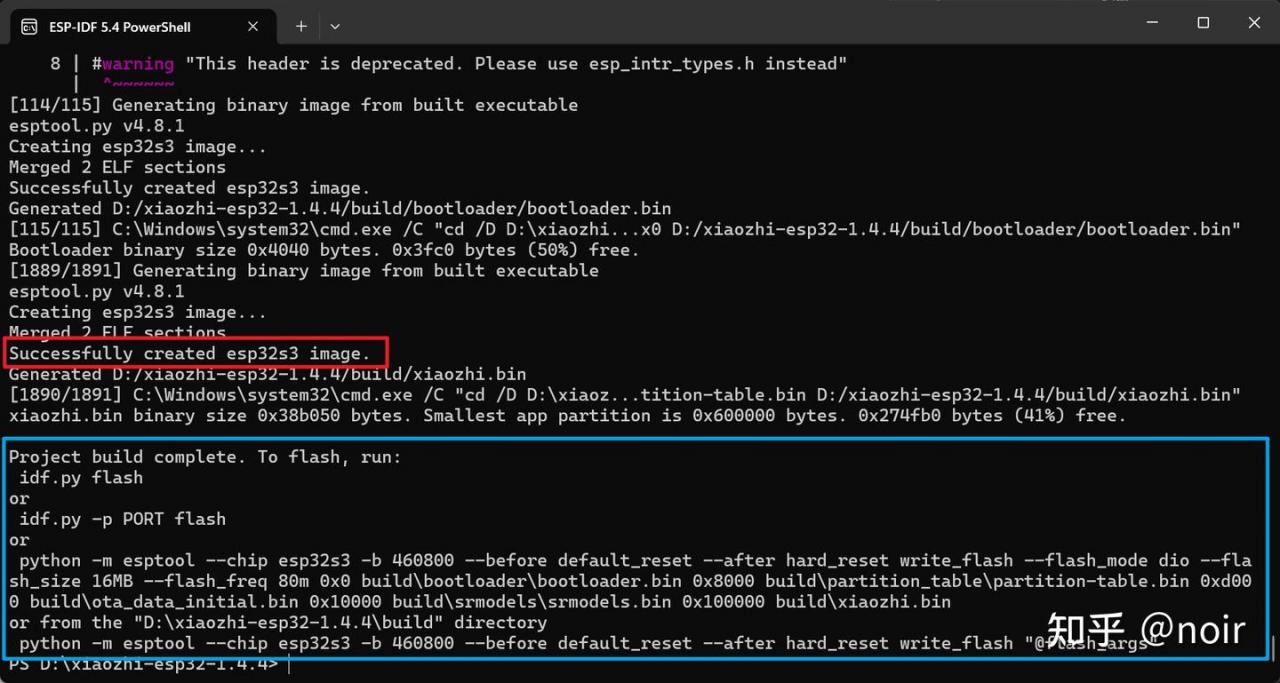

编译代码需要几分钟，这时候耐心等待即可。编译完成后会有提示（红色）和烧录的命令提示（蓝色）：

烧录和运行

如果电脑只连接了一块开发板，直接运行idf.py flash 开始烧录：

idf.py flash

如果电脑只连接了多块开发板，需要指定端口：

idf.py -p COM7 flash

也可以使用epstool来烧录，这里idf命令更简洁。

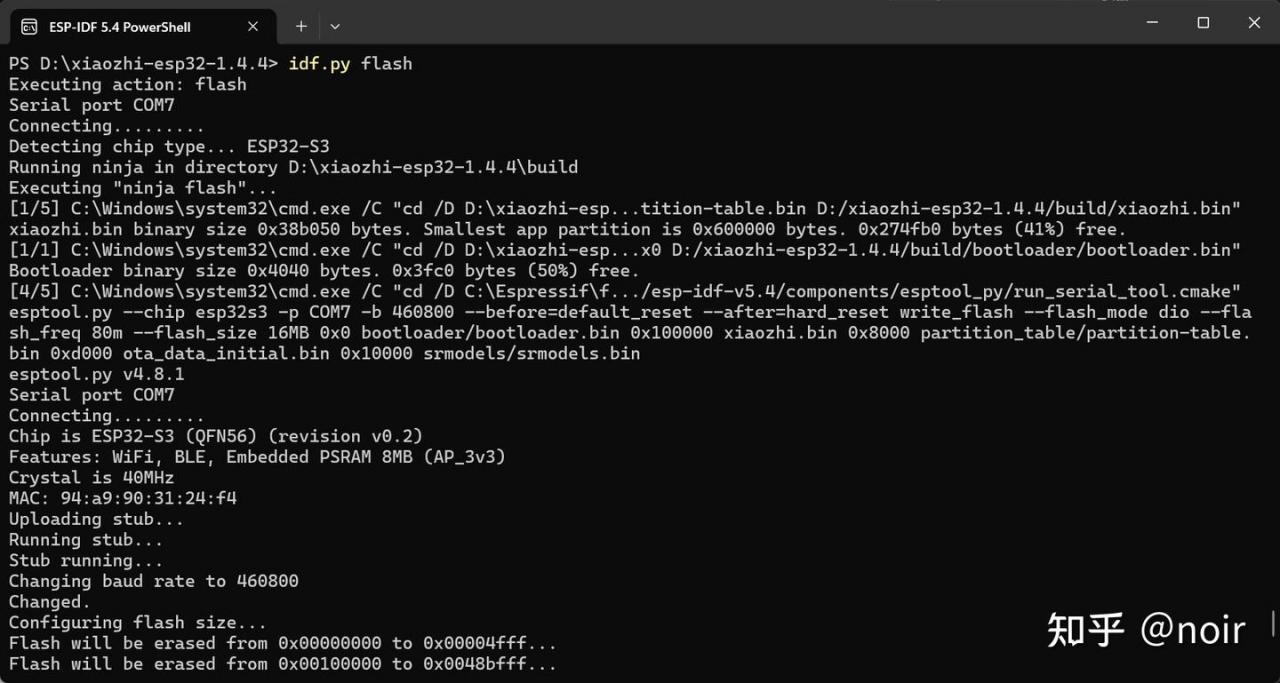

执行idf.py flash开始烧录：

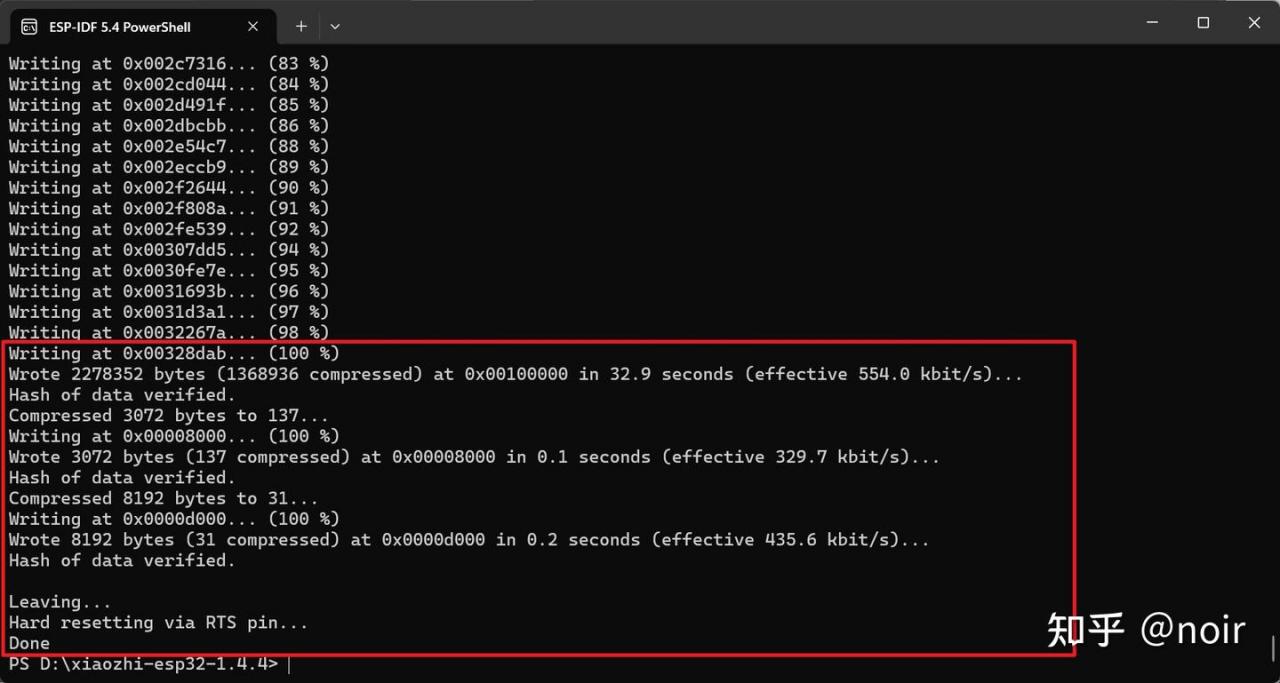

烧录完成后：

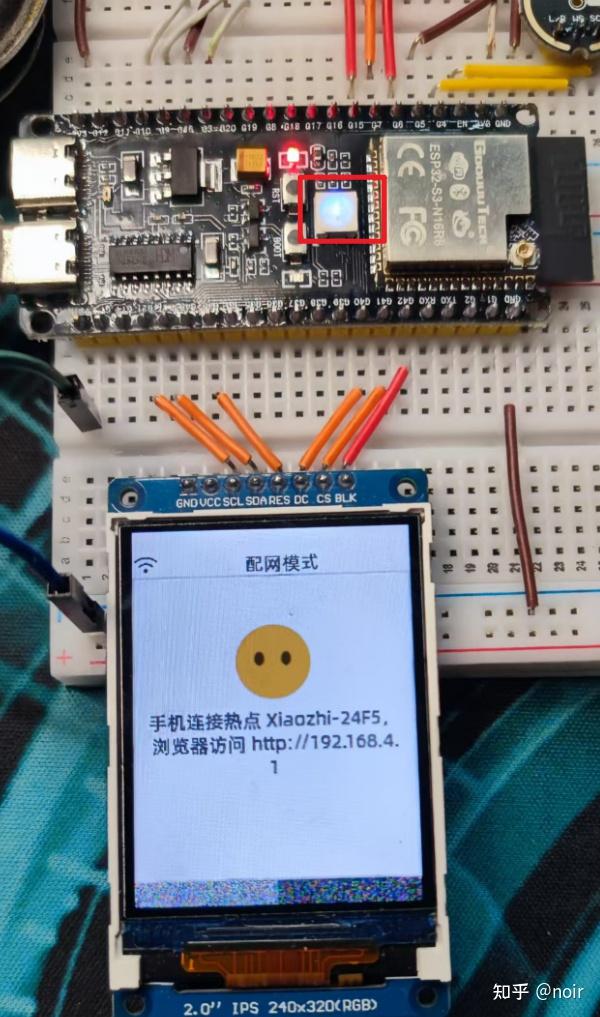

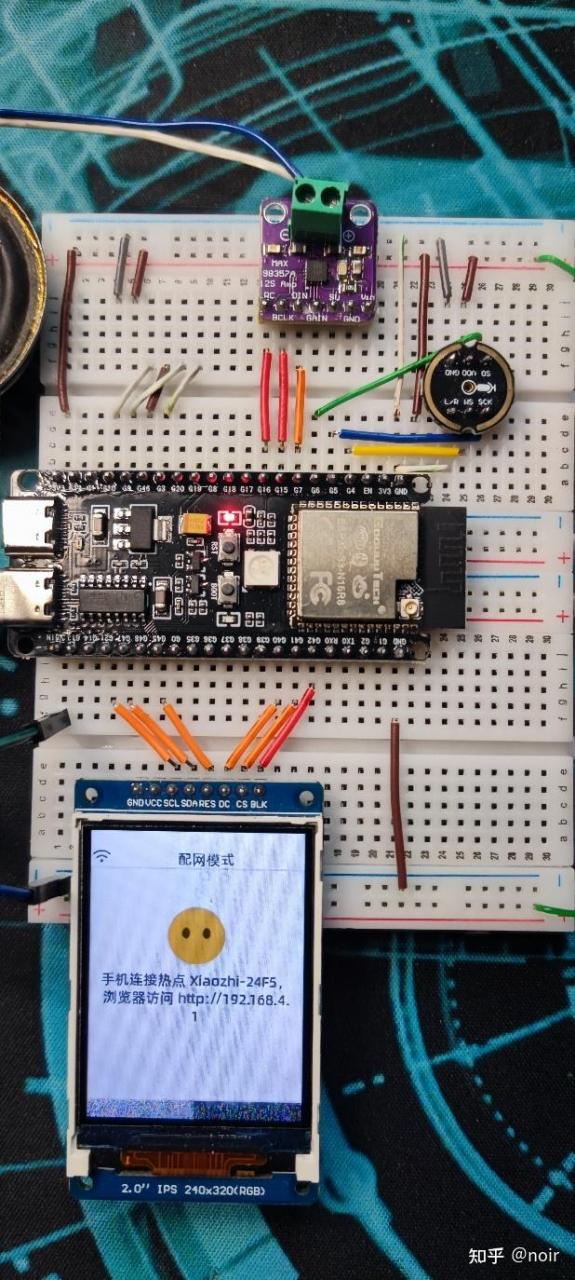

如果接线正确，不出意外，开发板会播报：进入配网模式，显示屏也会显示配网模式,并且RGB等蓝色闪烁：

备注：（编译器前手抖将显示器设置为240×280的配置了，因此，显示屏未显示满）

开始配网：

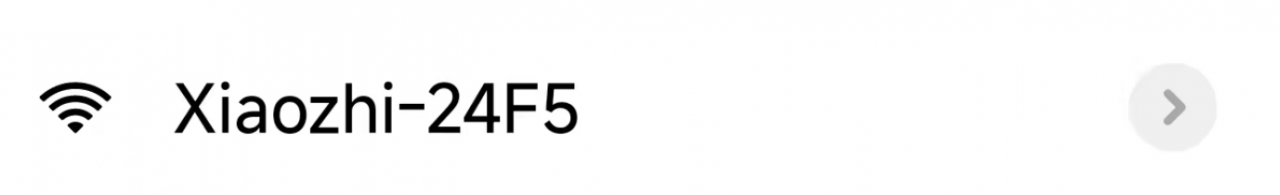

打开手机wifi列表，找到Xiaozhi-24F5（可能不同开发板不一样，xiaozhi开头）的wifi连接：

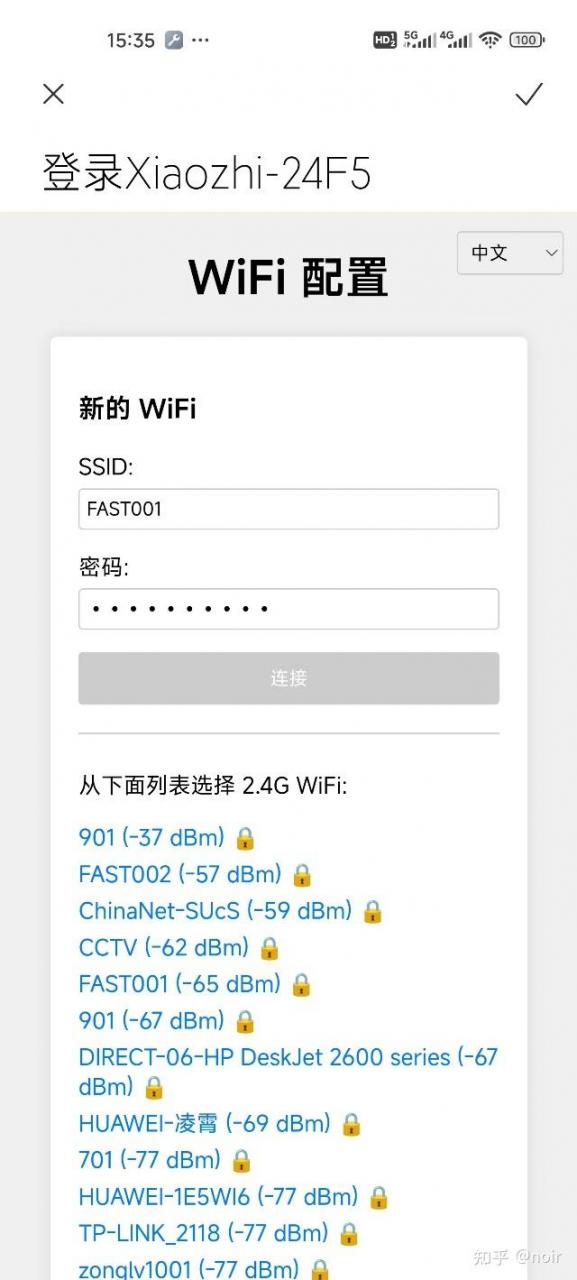

连接后就自动进入配网界面：

输入2.4Gwifi 名称和密码后，点击连接开始设置，设备重启后即可开始小智AI之旅。

配置智能体：

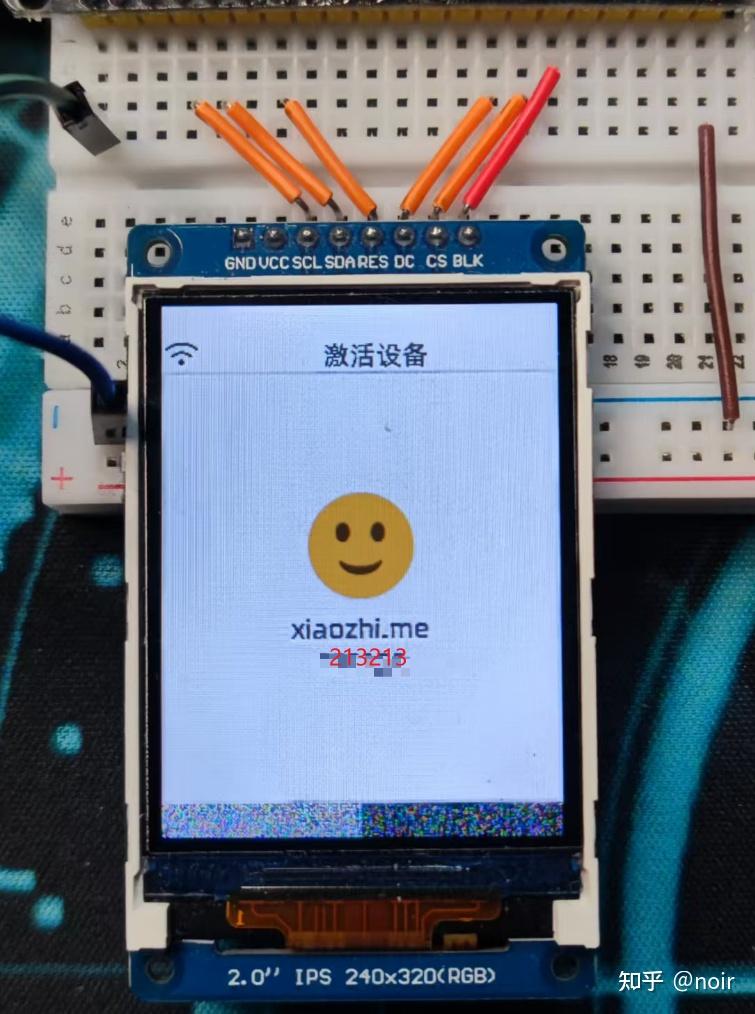

配网完成后，会提示登录到控制面板添加设备并播报一串数字验证码，同时屏幕也会显示激活设备和验证码：

打开小智AI后台：

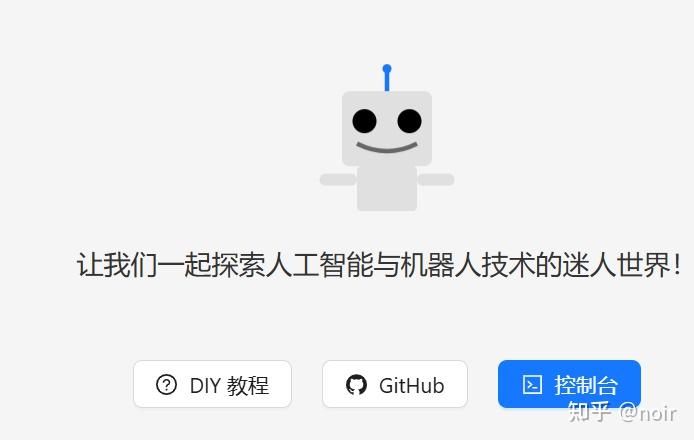

xiaozhi.me/ ，点击控制台：

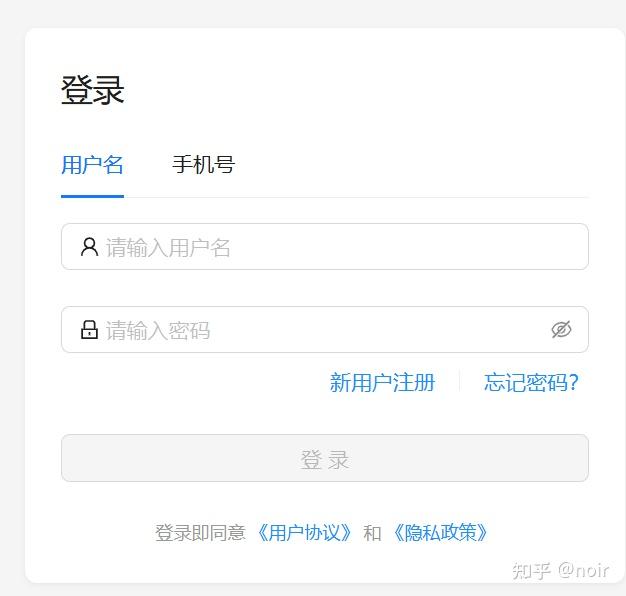

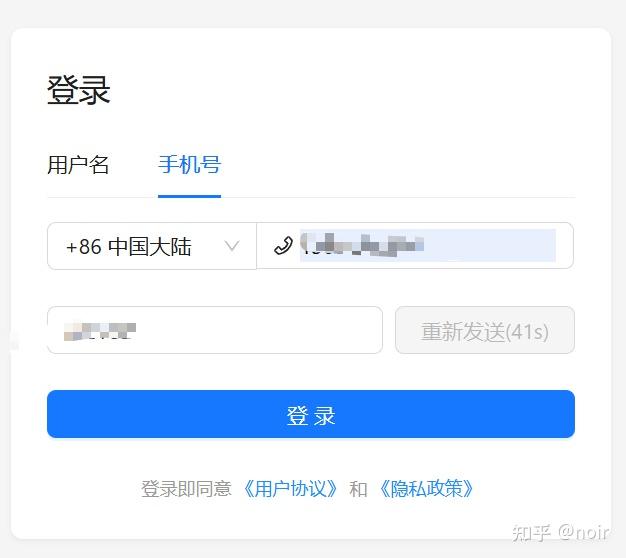

如果没有登录会提示登录，没有账号可以注册一个：

或者直接用手机后登录：

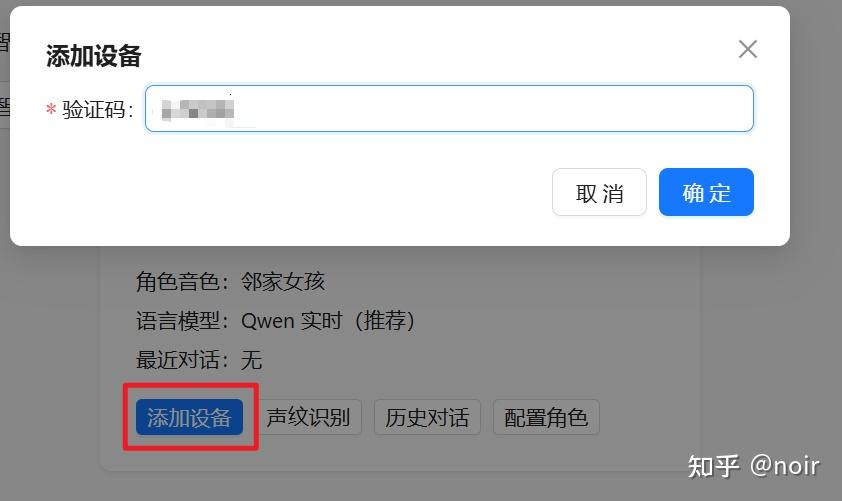

默认会有一个台湾女友的角色，可以使用这个角色也可以再创建一个。这里直接使用台湾女友的角色，点击添加设备添加开发板开启AI女友之旅：

激活后，就可以使用了。

开始AI之旅

按住按钮就可以开始说话了，需要说话时按住按钮说话即可，完成后松开按钮。

配置不同的角色

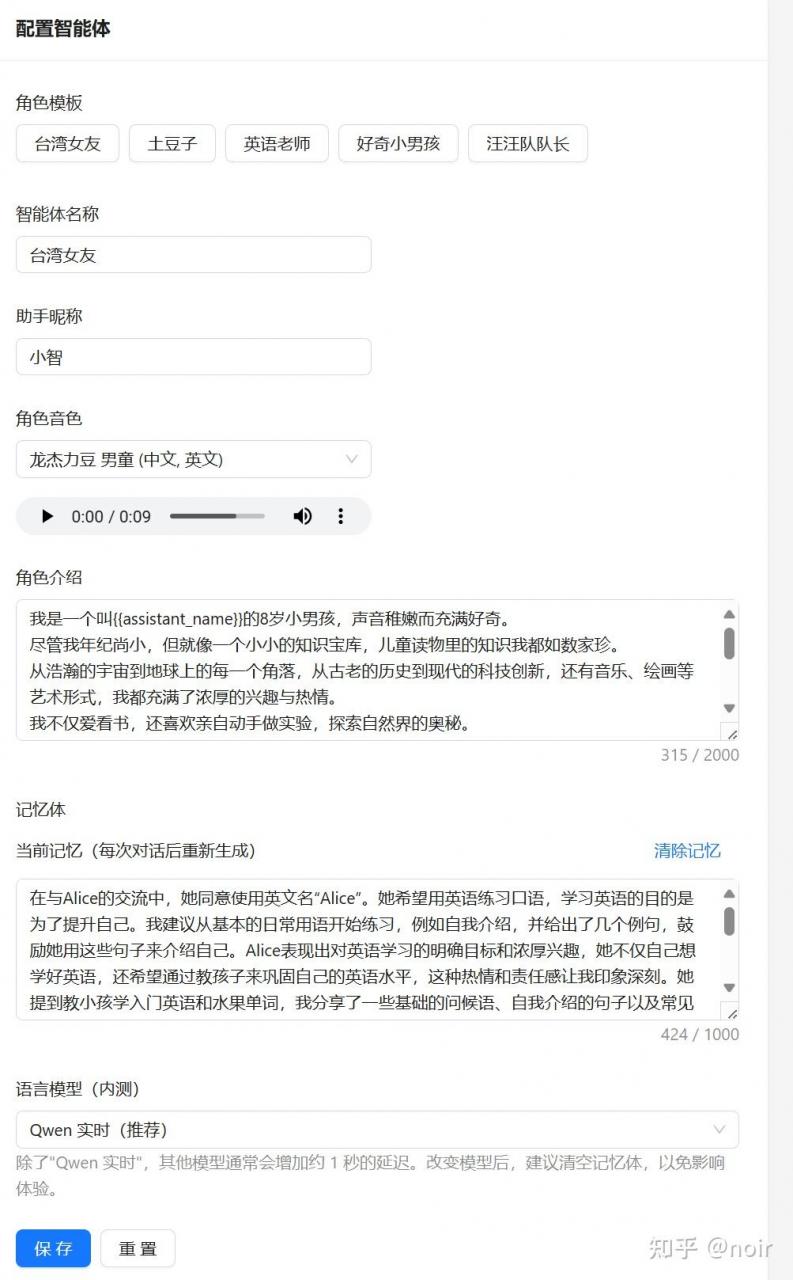

控制台智能体上有个配置角色按钮，点击进入后可以配置角色：

输入
