三百元DIY无人机4K直播链路：从源码编译多链路聚合4G驱动到B站/抖音多平台实战

​

你是否曾想在户外，让无人机、无人车或无人船以4K超高清画质进行直播，却被市面上动辄数千上万的专业图传设备劝退？本文将为你揭示一套成本仅需三百元左右的究极解决方案，并带你走过从底层驱动编译到上层应用配置的每一步。我们将利用常见的Cat.4 4G模块、廉价的Linux开发板和开源的链路聚合技术OpenMPTCProuter (OMR)，亲手搭建一套能够稳定推送10000kbps码率的4K/60fps视频流的聚合图传链路，并展示其惊人的实际效果。

一、为何我们需要多链路聚合

传统的无人机图传主要依赖点对点的WiFi或专用频段，在城市或复杂户外环境中，距离、遮挡和干扰是难以逾越的鸿沟。而使用单个4G网络进行直播，虽然打破了距离限制，但其体验却如“过山车”一般：

  • 带宽瓶颈： B站4K/60fps以10000kbps码率推流，意味着需要稳定提供20Mbps以上的上行带宽。单个4G Cat.4模块的理论上行速率为50Mbps，但实际受基站负载和信号强度影响，往往只有10-20Mbps，且在移动中波动极大，难以稳定支撑4K码率。
  • 稳定性噩梦： 移动场景中，信号从-95dBm掉到-105dBm、设备在两个基站间频繁切换，这些都会导致瞬时丢包或网络中断。对观众而言，就是直播画面卡顿、马赛克、转圈，甚至黑屏掉线。
  • 成本高墙： 市面上的多链路聚合设备，无论是LiveU、TVU还是国产品牌，价格动辄数千甚至上万，对个人爱好者和低成本项目而言是不可承受之重。

我们的目标，就是用技术和智慧，推倒这堵高墙。

二、深入理解OpenMPTCProuter (OMR)

本方案的灵魂是 OpenMPTCProuter (OMR)，这是一个基于 OpenWrt 的开源软件项目。它利用了TCP协议的一个强大扩展——MultiPath TCP (MPTCP)，其原理远比听起来简单：

想象一下，从你的无人机（客户端）到云端服务器（中转站）有三条普通的乡间小路（三张独立的4G网卡）。单独走任何一条路，都可能因为路况不好（信号差）而堵车。MPTCP的作用，就是在起点和终点之间，修建了一条虚拟的、由这三条小路共同组成的超级高速公路。
当你要发送一个大货车（视频数据包）时，OMR会智能地将其拆分成三个小货车，分别从三条小路上同时出发。在终点，OMR再将这三个小货车重新拼成完整的大货车，然后送往最终目的地（如B站的推流服务器）。

这带来了革命性的优势：

  • 带宽叠加： 总带宽接近所有链路带宽之和。三张20Mbps上行速率的卡，就能聚合出接近60Mbps的稳定上行带宽。
  • 无缝冗余与抗抖动： 任何一条“乡间小路”堵了，数据会立刻从其他通畅的“小路”分流，你的“大货车”只是换条路走，几乎不会感到延迟。这对于抵御移动中的信号波动至关重要。

三、硬件选型与成本清单 (总成本约320元)

部件 型号/规格 数量 预估成本 (RMB) 备注
4G模块 移远 EC200A-CN Cat.4 3 200 在二手平台或1688上能找到，约60-70元/个。其稳定性经过了广泛验证。
Linux开发板 酷客(Cool Pi) / 香橙派(Orange Pi)等 1 50 在二手平台“闲鱼”上可以淘到非常便宜的板子，重点是多USB口或有HUB。
云服务器 阿里云/腾讯云/华为云等 1 50 购买1核2G等最低配置，按月购买，新用户/学生优惠更低。
配件 USB Hub, 4G天线, 杜邦线 1套 ~20
合计 ~320 成本极具竞争力

四、详细搭建步骤：从零到一的史诗级教程

4.1 云端聚合服务器部署 (VPS)

  1. 购买服务器： 前往阿里云、腾讯云等，购买一台最低配的云服务器。操作系统请选择 Debian 11 或 Ubuntu 20.04，这对OMR的兼容性最好。记住服务器的公网IP地址。

一键安装OMR服务端： 使用SSH工具登录服务器，执行官方一键安装脚本：

  bash  wget -O - https://www.openmptcprouter.com/server/debian11-x86_64.sh | bash

安装完成后，会显示OMR的密钥等信息，请妥善保存。

  1. 配置防火墙/安全组： 在云服务商控制台，找到你服务器的“防火墙”或“安全组”设置，务必添加入站规则：允许 TCP 和 UDP 协议的 65001 端口通过。

4.2 终端设备（无人机端）部署

4.2.1 驱动编译：搞定识别不了的4G模块

大部分情况下，EC200A这类模块的QMI或MBIM模式能被Linux内核自动识别。但有时你可能会遇到一些特殊固件版本或工作在ECM/RNDIS模式下的模块，这时就需要手动编译驱动。

  1. 识别问题： 连接模块后，执行lsusb，你可能会看到设备ID但ls /dev/下没有出现cdc-wdm或wwan设备。执行dmesg | grep usb可能看到 “can’t load firmware” 或 “unsupported device” 之类的错误。
  2. 获取源码：在拟购买的电商平台联系厂商客服，找到对应型号的Linux USB驱动源码，通常是一个.zip或.tar.gz文件。解压它。
  3. 编译安装：

 # 进入驱动源码目录
cd Quectel_Linux_USB_Driver_V2.0

# 清理旧的编译文件
make clean

# 编译（-C后面是你Linux系统的内核源码头文件路径，大部分开发板系统已包含）
make -C /lib/modules/$(uname -r)/build M=$(pwd) modules

# 安装模块
sudo make -C /lib/modules/$(uname -r)/build M=$(pwd) modules_install

# 更新模块依赖
sudo depmod -a

# 加载驱动
sudo modprobe qmi_wwan

4.2.2 OMR客户端安装与精细化配置

  1. 系统准备： 为你的Linux开发板刷上官方推荐的Armbian或Debian系统。
  2. 连接硬件： 将3个EC200A模块通过USB HUB连接到开发板，插好SIM卡和天线。
  3. OMR安装： 在开发板终端中，执行OMR客户端安装脚本。
    wget -O – openmptcprouter.com/cli | bash
  4. 安装过程中，按提示输入你的服务器公网IP和之前保存的密钥。
  5. 进入WebUI进行精细化配置：
  • 将你的电脑用网线连接到开发板的以太网口，并设置电脑IP为同网段（如192.168.100.10）。
  • 浏览器访问 http://192.168.100.1，进入OMR管理界面。
  • 状态检查 (Status -> OpenMPTCProuter): 这是你的主仪表盘。正常情况下，Master接口会显示为TUNNEL_CLI，并且VPS状态为Connected。下面会列出wan1, wan2, wan3三条链路，显示它们的IP、延迟和带宽。这是判断是否成功的首要标准。
  • 接口配置 (Network -> Interfaces): 这里是OMR的网络核心。你会看到wan1, wan2, wan3三个接口。点击Edit，确认它们的Protocol是DHCP client，Device分别对应着wwan0, wwan1, wwan2。OMR就是通过这几个虚拟WAN口来控制物理的4G网卡。
  • 高级设置 (System -> OpenMPTCProuter -> Advanced Settings): 这里可以调整数据包的分发策略。例如，Packet Scheduler（数据包调度器）可以从默认的redundant（冗余模式，追求最低延迟）改为round-robin（轮询模式，追求最大带宽）。对于直播，redundant模式通常更好，因为它能更好地应对单路网络的突然抖动。

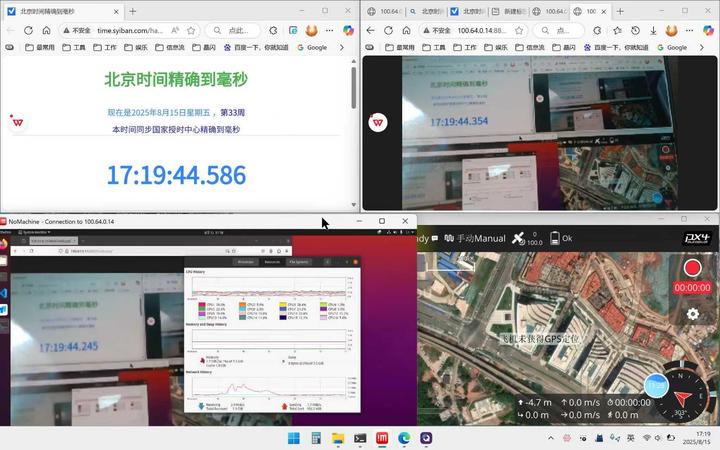

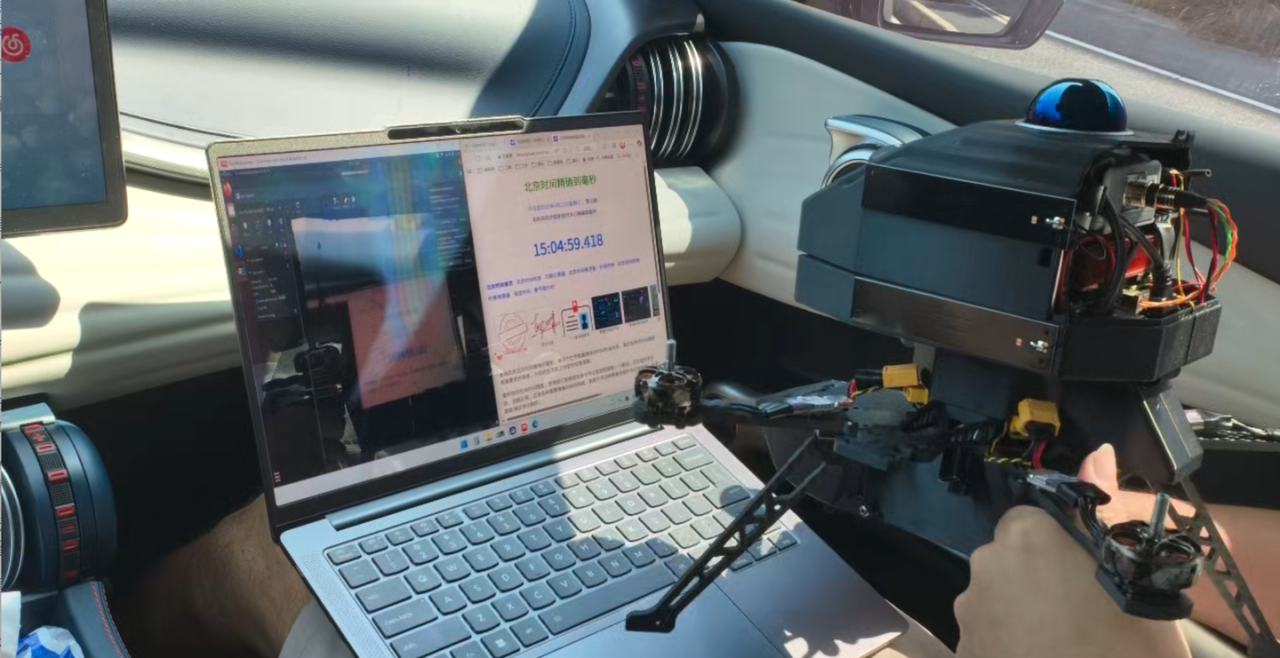

4.3 效果展示：是骡子是马，拉出来遛遛

  • 单卡测试： 在OMR界面中只启用一个WAN口，SSH登录开发板运行speedtest-cli。在我测试的环境中（城市边缘），单张联通卡的上行速度在 8-15Mbps 之间波动。
  • 三卡聚合测试： 启用所有三个WAN口（移动+联通+电信），再次运行speedtest-cli。奇迹发生了！上行速度稳定在 35-42Mbps！带宽不仅叠加了，而且速度曲线非常平滑，抖动极小。
  • “拔线”抗毁测试： 在直播推流过程中，我直接拔掉其中一张电信卡的SIM卡。在OMR状态页，wan3瞬间掉线，但直播画面仅有不到半秒的微小模糊，没有任何卡顿和中断，随即流量被OMR自动分配到剩余的两条链路上。这就是冗余备份的威力！

五、多平台直播实战：B站、抖音、虎牙

我们使用强大的ffmpeg工具进行推流。其核心在于，无论推向哪个平台，变化的只有RTMP推流地址。

  1. 获取推流地址
  • Bilibili: 登录B站直播中心，在“开播设置”中找到你的推流服务器地址和串流密钥。
  • 抖音/TikTok: 打开直播伴侣，在设置中找到推流地址。
  • 虎牙/斗鱼/YouTube: 同样在各自的直播后台或助手软件中可以找到。
  • 它们通常都是一个以 rtmp:// 开头的长字符串。

启动推流：

# 安装ffmpeg
sudo apt-get install ffmpeg

# 4K/30fps 10000kbps 推流命令模板
ffmpeg -re -f v4l2 -framerate 30 -video_size 3840x2160 -i /dev/video0 \
       -c:v libx264 -preset veryfast -pix_fmt yuv420p \
       -b:v 10000k -maxrate 10000k -bufsize 20000k \
       -g 60 -f flv "此处替换为你的平台推流地址"

参数优化提示： -re参数代表按视频的原始帧率发送，对于直播非常重要。如果你的开发板CPU占用过高，可以尝试降低分辨率（如1080p），或使用支持硬件编码的开发板（如Jetson Nano, RK3588），并将-c:v libx264替换为对应的硬编解码器（如-c:v h264_nvmpi或-c:v h264_vaapi），能极大解放CPU。

六、本方案不足的地方

  • 可视化仪表盘： 利用Grafana+Prometheus，将OMR的各项状态数据（各路带宽、延迟、总流量）以炫酷的图表实时展示出来。
  • 加入5G链路： 未来随着5G模组成熟和资费下降，将其中一路升级为5G，总带宽将轻松突破100Mbps，为8K直播或多机位直播提供可能。
  • 工程化外壳： 使用3D打印技术为整个系统设计一个紧凑、带散热的外壳。
  • 智能电源管理： 集成锂电池和充放电管理模块，实现真正的移动化。

希望这篇详尽的教程能为你点燃DIY的火花。如果你在实践中遇到任何问题，欢迎在评论区留言，我们一起探索技术的无限可能！
